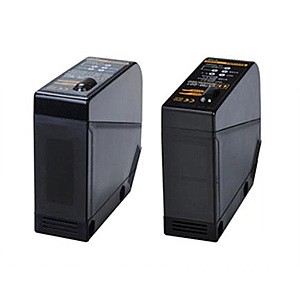

Name: SENSOR FOTOELECTRICO TIPO BARRERA EMISOR-RECEPTOR ALC. 15M SAL. RELE ENT. 24-240VAC/DC
SKU: 4483
Price: 1.00 PEN
Availability: InStock

Description

SENSOR FOTOELECTRICO TIPO BARRERA EMISOR-RECEPTOR ALC. 15M SAL. RELE ENT. 24-240VAC/DC

Cod.: BX15M-TFR

Série BX

Sensor fotoeléctrico tipo terminal para largas distancias

Características principales

* Ajuste de sensibilidad integrado
* Temporizador : ON Delay, OFF Delay, One-shot Delay
* Salida NPN/PNP colector abierto (alimentación CC)
* Función de auto diagnostico (LED verde encendido nivel estable).
* Protección de inversión de polaridad y sobrecorriente
* Alimentación: Universal 24-240VCC/24-240VCA
* Protección IP66 contra agua (estándar IEC)

Tabla de especificaciones

Modelos	Estándar	BX15M-TFR	BX5M-MFR	BX3M-PFR	BX700-DFR
	Con temporizador	BX15M-TFR-T	BX5M-MFR-T	BX3M-PFR-T	BX700-DFR-T
Tipo de detección		Tipo barrera	Retroreflectivo (tipo estándar)	Retroreflectivo (con filtro polarizado)	Difuso reflectivo
Distancia de detección		15m	0.1 ~ 5m(MS-2)	0.1 ~ 3m(MS-3)	700mm
Objeto detectado		Material opaco de Min. ø15mm	Material opaco de Min. ø 60mm		Material opaco transparente, translúcido
Histéresis		–	–		Max. 20% de la distancia ajustada
Tiempo de respuesta		Max. 20ms
Alimentación		24-240VCA ±10% 50/60Hz, 24-240VCC ±10%(ondulación P-P:Max. 10%)
Consumo de corriente		Max. 3VA
Fuente de luz		LED infrarrojo (850nm)		LED rojo (660nm)	LED infrarrojo (940nm)
Ajuste de sensibilidad		Potenciómetro
Modo de operación		Light ON, Dark ON seleccionable por interruptor deslizable
Salida de control		Salida a relevador ☞ (capacidad del contacto: 30VCC 3A 250VCA 3A carga resistiva, composición del contacto: 1c (SPDT)
Ciclo de vida del relevador		Mecánica: Min. 50,000,000, Eléctrica : Min. 100,000
Salida autodiagnóstico		LED verde enciende en operación inestable
Función de temporizador		Selección de modos ON Delay, OFF Delay, One Shot Delay por interruptor deslizable [tiempo de retardo: 0.1 ~ 5seg.(ajustable VR)]
Indicador		Indicador de operación: LED amarillo, indicador de auto diagnostico: LED verde
Conexión		Terminales de conexión
Resistencia de aislamiento		Min. 20MΩ(a 500VCC)
Tipo de aislamiento		Doble aislamiento
Resistencia al ruido		±1,000V onda cuadrada de ruido (ancho de pulso:1μs) por simulador de ruido
Rigidez dieléctrica		1,500VCA 50/60Hz por 1 minuto
Rigidez dieléctrica de impulsos		1kV(Generador: 1.2/50μs, impedancia de fuente: 500Ω, energía de fuente: 0.5J)
Vibración	Mecánica	Amplitud de 1.5mm a frecuencia de 10 ~ 55Hz en cada dirección de X, Y, Z por 2 horas
	Malfuncion.	Amplitud de 1,5mm a frecuencia de 10 ~ 55Hz en cada dirección de X, Y, Z por 10 minutos
Golpe	Mecánica	500m/s²(50G) en direcciones X, Y, Z por 3 veces
	Malfuncion.	100m/s²(10G) en direcciones X, Y, Z por 3 veces
Iluminación ambiente		Luz solar: Max. 11,000/x, luz incandescente: Max. 3,000/x
Temperatura ambiente		-20 ~ +65℃(en condición de no congelamiento), almacenaje: -25 ~ +70℃
Humedad ambiente		35 ~ 85%RH, almacenaje: 35 ~ 85%RH
Protección		IP66 (estándar IEC)
Materiales		Cuerpo : ABS, Lentes : Acrílico
Accesorios	Individual	–	Reflector(MS-2)	Reflector(MS-3)	–
	Común	Destornillador de ajuste, soporte de fijación, tornillos y tuercas
Certificaciones		CE
Peso de la unidad		TFR : Aprox. 198g, TFR-T : Aprox. 203g	MFR : Aprox. 126g, MFR-T: Aprox. 131g	PFR : Aprox. 130g, PFR-T : Aprox. 134g	DFR : Aprox. 110g, DFR-T : Aprox. 115g

Modelos	Estándar	BX15M-TDT	BX5M-MDT	BX3M-PDT	BX700-DDT
	Con temporizador	BX15M-TDT-T	BX5M-MDT-T	BX3M-PDT-T	BX700-DDT-T
Tipo de detección		Tipo barrera	Retroreflectivo (tipo estándar)	Retroreflectivo (con filtro polarizado)	Difuso reflectivo
Distancia de detección		15m	(*1)0.1 ~ 5m(MS-2)	(*2) 0.1 ~ 3m(MS-3 )	(*3) 700mm
Objeto detectado		Material opaco de Min. ø 15mm	Material opaco de Min. ø 60mm	Material opaco de Min. ø 60mm	Material opaco transparente, translúcido
Histéresis		–	–	–	Max. 20% del rango ajustado de distancia
Tiempo de respuesta		Max. 1ms
Alimentación		12-24 VCC ±10%(ondulación P-P:Max. 10%)
Consumo de corriente		Max. 40mA	Max. 30mA
Fuente de luz		LED infrarrojo (850nm)		LED rojo (660nm)	LED infrarrojo (940nm)
Ajuste de sensibilidad		Potenciómetro
Modo de operación		Light ON , Dark ON seleccionable por interruptor deslizable
Salida de control		Salida NPN/PNP simultanea • Voltaje de carga: max. 30VCC, • Corriente de carga: Max. 200mA • Voltaje residual FNPN: Max. 1V, PNP: Min. (alimentación-2.5)
Salida autodiagnóstico		Salida NPN colector abierto (Cuando el sensor fotoeléctrico opera de manera estable, se enciende el LED verde y la salida de vuelta de transistor) F☞ Voltaje de carga : Max. 30VCC, corriente de carga: Max. 50mA, Voltaje residual : Max. 1V a 50mA, Max. 0.4V a 16mA
Circuito de protección		Protección de inversión de polaridad, sobrecarga y corto circuito
Función de temporizador		Selección de modos ON Delay, OFF Delay, One Shot Delay por interruptor deslizable [tiempo de retardo: 0.1 ~ 5seg.(ajustable VR)]
Indicador		Indicador de operación: LED amarillo, indicador de auto diagnostico: LED verde
Conexión		Terminales de conexión
Resistencia de aislamiento		Min. 20MΩ(a 500VCC mega)
Resistencia al ruido		±240V onda cuadrada de ruido (ancho de pulso:1μs) por simulador de ruido
Rigidez dieléctrica		1,000VCA 50/60Hz por 1minuto
Vibración		Amplitud de 1.5mm a frecuencia de 10 ~ 55Hz en cada dirección de X, Y, Z por 2 horas

Esp. Técntica: Alt. Disponible [ Descargar ]

,

Puedes agregar este producto a tu lista de cotizacion:

Mod.: BX15M-TFR

UND

AUTONICS
