| Tabla de especificaciones
• 2 hilos CC
| Modelo |
PSNT17-5DO
PSNT17-5DOU |
PSNT17-5DC
PSNT17-5DCU |
| Distancia nominal |
5mm ±10% |
| Histéresis |
Max. 10% de la distancia de detección |
| Objeto estándar de detección |
18 X18 X1mm(hierro) |
| Distancia de detección |
0 ~ 3.5mm |
| Alimentación (Voltaje de operación) |
24VCC (15-30VCC) |
| Corriente de fuga |
Max. 0.6mA |
| Frecuencia de respuesta (*1) |
700Hz |
| Voltaje residual |
Max. 3.5V |
| Variación por temp. |
±10% Max. para distancia de detección a +20℃ dentro del rango de temperatura de -25 ~ +70℃ |
| Salida de control |
2~100mA |
| Resistencia de aislamiento |
Min. 50MΩ(a 500VCC mega) |
| Rigidez dieléctrica |
1500VCA 50/60Hz por 1 minuto |
| Vibración |
Amplitud de 1mm a frecuencia de 10 ~ 55Hz en cada dirección de X, Y, Z por 2 horas |
| Golpe |
500m/s²(50G) en direcciones X, Y, Z por 3 veces |
| Indicador |
Indicador de operación (LED rojo) |
| Temperatura ambiente |
-25 ~ +70ºC(en condición de no congelamiento) |
| Temp. de almacenamiento |
-30 ~ +80ºC(en condición de no congelamiento) |
| Humedad ambiente |
35 ~ 95%RH |
| Circuito de protección |
Circuito de protección contra picos de voltaje |
| Protección |
IP67(IEC estándar) |
| Cables |
∅4 X3P, 2m |
| Certificados |
CE |
| Peso de la unidad |
Aprox. 69g |
(*1) La frecuencia de respuesta es el valor promedio. Se usa el objeto estándar de detección con dos veces el tamaño especificado y 1/2 de la distancia de detección para la distancia al objeto.
*EI modelo PS17 existente se mejoró en funcionamiento y diseño designándose como PSN17.
*EI color del encapsulamiento del normalmente cerrado cambia de naranja a gris.
• 3 hilos CC
| Modelo |
PS12-4DN
PS12-4DP
PS12-4DN2
PS12-4DNU
PS12-4DPU
PS12-4DN2U |
PSN17-5DN
PSN17-5DP
PSN17-5DN2
PSN17-5DP2
PSN17-5DNU
PSN17-5DPU
PSN17-5DN2U
PSN17-5DN-F |
PSN17-8DN
PSN17-8DP
PSN17-8DN2
PSN17-8DNU
PSN17-8DPU |
PSN17-8DN-F
PSN17-8DP-F
PSN17-8DN2-F
PSN17-8DNU-F
PSN17-8DPU-F
PSN17-8DN2U-F |
PSN25-5DN
PSN25-5DP
PSN25-5DN2
PSN25-5DP2 |
PSN30-10DN
PSN30-10DP
PSN30-10DN2
PSN30-10DP2 |
PSN30-15DN
PSN30-15DP
PSN30-15DN2
PSN30-15DP2 |

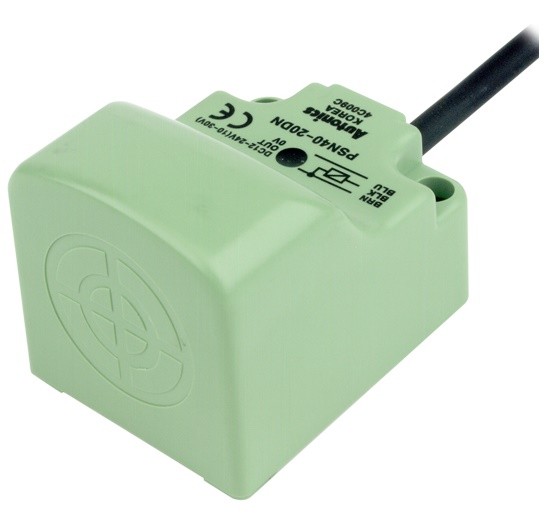

PSN40-20DN
PSN40-20DP
PSN40-20DN2
PSN40-20DP2 |
PS50-30DN
PS50-30DP
PS50-30DN2
PS50-30DP2 |
| Distancia nominal |
4mm ±10% |
5mm ±10% |
8mm ±10% |
5mm ±10% |
10mm ±10% |
15mm ±10% |
20mm ±10% |
30mm ±10% |
| Histéresis |
Max. 10% de la distancia de detección |
| Objeto estándar de detección |
12x12x1mm
(hierro) |
18x18x1mm
(hierro) |
25x25x1mm
(hierro) |
30x30x1mm
(hierro) |
45x45x1mm
(hierro) |
60x60x1mm
(hierro) |
90x90x1mm
(hierro) |
| Distancia de detección |
0~2.8mm |
0~3.5mm |
0~5.6mm |
0-3.5mm |
0~7mm |
0-10.5mm |
0~14mm |
0-21 mm |
| Alimentación (Voltaje de operación) |
12-24VCC
(1-30VCC) |
| Consumo de corriente |
Max. 10mA |
| Frecuencia de respuesta (*1) |
500Hz |
700Hz |
200Hz |
300Hz |
250Hz |
200Hz |
100Hz |
50Hz |
| Voltaje residual |
Max. 1.5V |
| Variación por temp. |
±10% Max. para distancia de detección a +20℃ dentro del rango de temperatura de -25 ~ +70℃ |
| Salida de control |
Max. 200mA |
| Resistencia de aislam. |
Min. 50MΩ (a 500VCC mega) |
| Rigidez dieléctrica |
1500VCA 50/60Hz por 1 minuto |
| Vibración |
Amplitud de 1mm a frecuencia de 10 ~ 55Hz en cada dirección de X, Y, Z por 2 horas |
| Golpe |
500m/s²(50G) en direcciones X, Y, Z 3 veces |
| Indicador |
Indicador de operación (LED rojo) |
| Temperatura ambiente |
-25 ~ +70ºC(en condición de no congelamiento) |
| Temp. de almacenamiento |
-30 ~ +80ºC(en condición de no congelamiento) |
| Humedad ambiente |
35 – 95%RH |
| Circuito de protección |
Contra inversión de polaridad y picos de voltaje |
Circuito de protección contra inversión de polaridad, picos de voltaje y sobrecorriente |
| Protección |
IP67(IEC estándar) |
| Especif. cables |
∅4 2P, 2m |
∅5 2P, 2m |
| Certificados |
CE |
| Peso de la unidad |
Aprox. 62g |
Aprox. 71 g |
Aprox. 70g |
Aprox. 111 g |
Aprox. 158g |
Aprox. 220g |
(*1) La frecuencia de respuesta es el valor promedio. Se usa el objeto estándar de detección con dos veces el tamaño especificado y 1/2 de la distancia de detección para la distancia al objeto.
*EI modelo PS17 existente se mejoró en funcionamiento y diseño designándose como PSN17.
*EI color del encapsulamiento del normalmente cerrado cambia de naranja a gris.
•2 hilos CA
| Modelo |
PSN25-5AO
PSN25-5AC |
PSN30-10AO
PSN30-10AC |
PSN30-15AO
PSN30-15AC |
PSN40-20AO
PSN40-20AC |
| Distancia nominal |
5mm ±10% |
10mm ±10% |
15mm ±10% |
20mm ±10% |
| Histéresis |
Max. 10% de la distancia de detección |
| Objeto estándar de detección |
25 x 25 x 1mm(hierro) |
30 x 30 x1 mm(hierro) |
45 x 45 x 1 mm(hierro) |
60 x 60 x 1 mm(hierro) |
| Distancia de detección |
0 – 3.5mm |
0 ~ 7mm |
0 – 10.5mm |
0 ~ 14mm |
| Alimentación (Voltaje de operación) |
100-240VCC (85-264VCA) |
| Corriente de fuga |
Max. 2.5mA |
| Frecuencia de respuesta (*1) |
20Hz |
| Voltaje residual |
Max. 10V |
| Variación por temp. |
±10% Max. para la distancia de detección a +20℃ dentro de un rango de temperatura de -25 ~ +70℃ |
| Salida de control |
5 ~ 200mA |
| Resistencia de aislamiento |
Min. 50MΩ(a 500VCC mega) |
| Rigidez dieléctrica |
2500VCA 50/60Hz por 1 minuto |
| Vibración |
Amplitud de 1mm a frecuencia de 10 ~ 55Hz en cada dirección de X, Y, Z por 2 horas |
| Golpe |
500m/s²(50G) en direcciones X, Y, Z por 3 veces |
| Indicador |
Indicador de operación (LED rojo) |
| Temperatura ambiente |
-25 ~ +70ºC(en condición de no congelamiento) |
| Temp. de almacenamiento |
-30 ~ +80ºC(en condición de no congelamiento) |
| Humedad ambiente |
35 ~ 95%RH |
| Circuito de protección |
Circuito de protección contra picos de voltaje |
| Protección |
IP67(IEC estándar) |
| Cable |
∅4 2P, 2m |
∅5 2P, 2m |
| Certificados |
CE |
| Peso de la unidad |
Aprox. 65g |
Aprox. 106g |
Aprox. 152g |
(*1) La frecuencia de respuesta es el valor promedio. Se usa el objeto estándar de detección con dos veces el tamaño especificado y 1/2 de la dist ancia de detección para la distancia al objeto.
El color del encapsulamiento del normalmente cerrado cambia de naranja a gris. |
